调试阶段分线探测器故障排除
发布时间：2017-06-11 点击： 次 编辑：admin
分线系统连接完成，调试阶段可能会遇到探测器故障，可以通过以下方式排除故障。
1、电源电压是否正常。

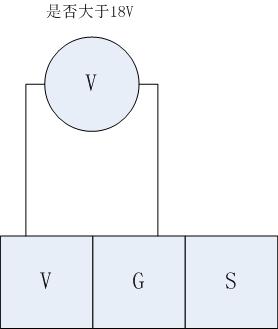

将万用表调至电压档，测量V、G之间供电电压，能够正常通讯情况下，电压不应低于18V，若电压过低，请检测控制器输出电压是否为24V。保证控制器正常情况下，请更换粗电缆。
2、电流环信号输出是否正常。

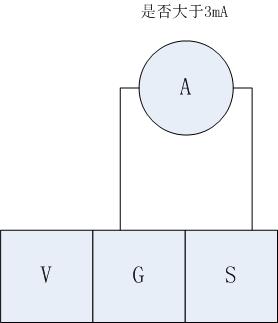

将万用表调至电流档，在探测器端将连接好的S端子内的线断开，测量S、G之间短路电流，能够正常通讯情况下，电流应不低于3mA。若电流过低，为探测器故障；若电流正常，可排除探测器故障，需要查找控制器或电缆故障。
注意：请千万不要用我们平时上网用的网线、电话线等代替说明手册中RVVP3*1.5的电缆。五类网线的线径为0.5mm左右，实际买到的网线有可能0.3都不到，由于探测器除了通讯，还有供电要求，所以请使用每根直径1.5mm以上电缆。
1、电源电压是否正常。
将万用表调至电压档，测量V、G之间供电电压，能够正常通讯情况下，电压不应低于18V，若电压过低，请检测控制器输出电压是否为24V。保证控制器正常情况下，请更换粗电缆。
2、电流环信号输出是否正常。
将万用表调至电流档，在探测器端将连接好的S端子内的线断开，测量S、G之间短路电流，能够正常通讯情况下，电流应不低于3mA。若电流过低，为探测器故障；若电流正常，可排除探测器故障，需要查找控制器或电缆故障。
注意：请千万不要用我们平时上网用的网线、电话线等代替说明手册中RVVP3*1.5的电缆。五类网线的线径为0.5mm左右，实际买到的网线有可能0.3都不到，由于探测器除了通讯，还有供电要求，所以请使用每根直径1.5mm以上电缆。
