大规模4-20mA分组分线系统连接方案

发布时间：2017-06-09　点击：次编辑：admin

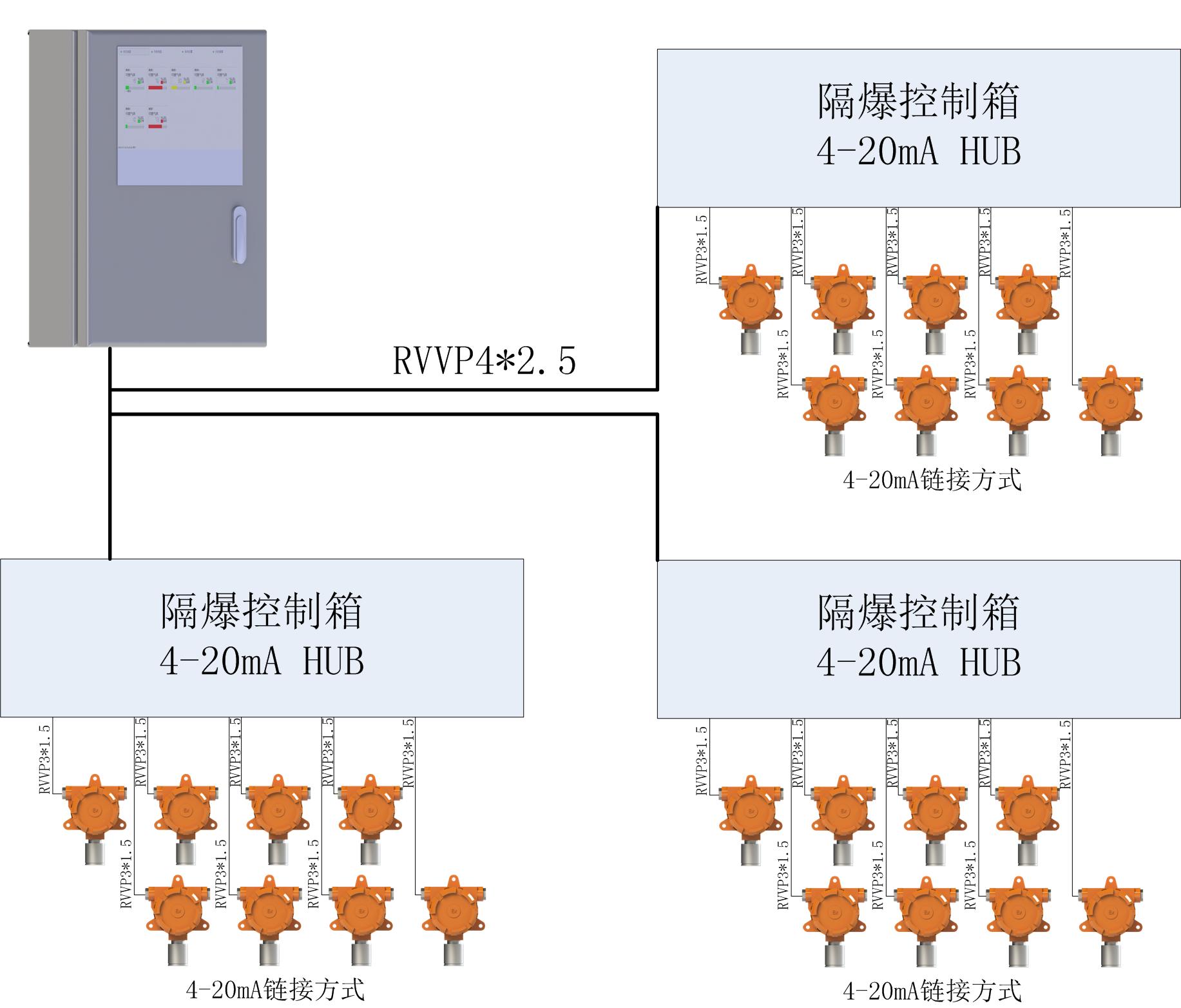

分组分线连接方案如下图所示。在该方案中探测器与现场4-20mA HUB相连，HUB提供电源并且采集探测器4-20mA信号，将采集到的4-20mA信号汇总传输到控制器上。该方案HUB到控制器通过总线方式连接，节省大量电缆和管线。探测器到HUB通过4-20mA分线连接，可靠易排查故障点，后期维护基本与分线系统相同。
